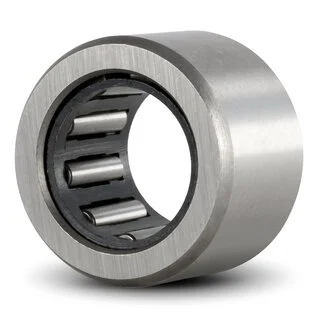

| Ряд | Материал | Допуск вала для высоких нагрузок |
Допуск вала для малых нагрузок (Md perm < 50%) |
|---|---|---|---|
| HF, HFL |
стали |
h5 | h6 |
| HF..-KF, HFL..-KF | пластик | h8 | — |
| HF..-R, HFL..-R |
стали |
h5 | h6 |
| HF..-KFR, HFL..-KRF |
пластик |
h8 | — |
| HFL0606-KFR, HFL0806-KFR |
пластик |
h9 | — |
| Md perm = permissible torque | |||
Рекомендуемая посадка для отверстия
| Ряд | Материал | Допуск стали, чугуна, высокая/низкая нагрузка (Md perm < 50%) | Допуск отверстия для легкого металла высокая/низкая нагрузка (Md perm < 50%) | максимальный Ø в пластике |
|---|---|---|---|---|
| HF, HFL | сталь | N6 / (N7) | R6 / (R7) | — |
| HF..-KF, HFL..-KF | пластик | N7 | R7 | — |
| HF..-R, HFL..-R | сталь | — | — | D-0,05 mm |
| HF..-KFR, HFL..-KRF | пластик | — | — | D-0,05 mm |
| HFL0606-KFR, HFL0806-KFR | пластик | — | — | D-0,05 mm |
|
Md perm = допустимый крутящий момент |
||||
Эту информацию следует рассматривать как рекомендацию. Данные были тщательно собраны из различных источников, но никаких гарантий не дается.
