Радиальные шарикоподшипники со стопорным винтом и эксцентриковым кольцом
| Нагрузка |
Размерный допуск |
||
|---|---|---|---|
| Простые подшипниковые узлы и P ≤ 0,02 C | h9 – h11 | ||
|
0,02C < P ≤ 0,035C или низкие скорости |
h8 | ||
| 0,035 C < P ≤ 0,05 C | h7 | ||
|
P > 0,05 C и/или высокие скорости |
h6 | ||
|
C = номинальная динамическая грузоподъемность | P = эквивалентная динамическая нагрузка на подшипник |
|||
Радиальные шарикоподшипники с коническим отверстием и закрепительной втулкой
Общеприменимый размерный допуск: h9

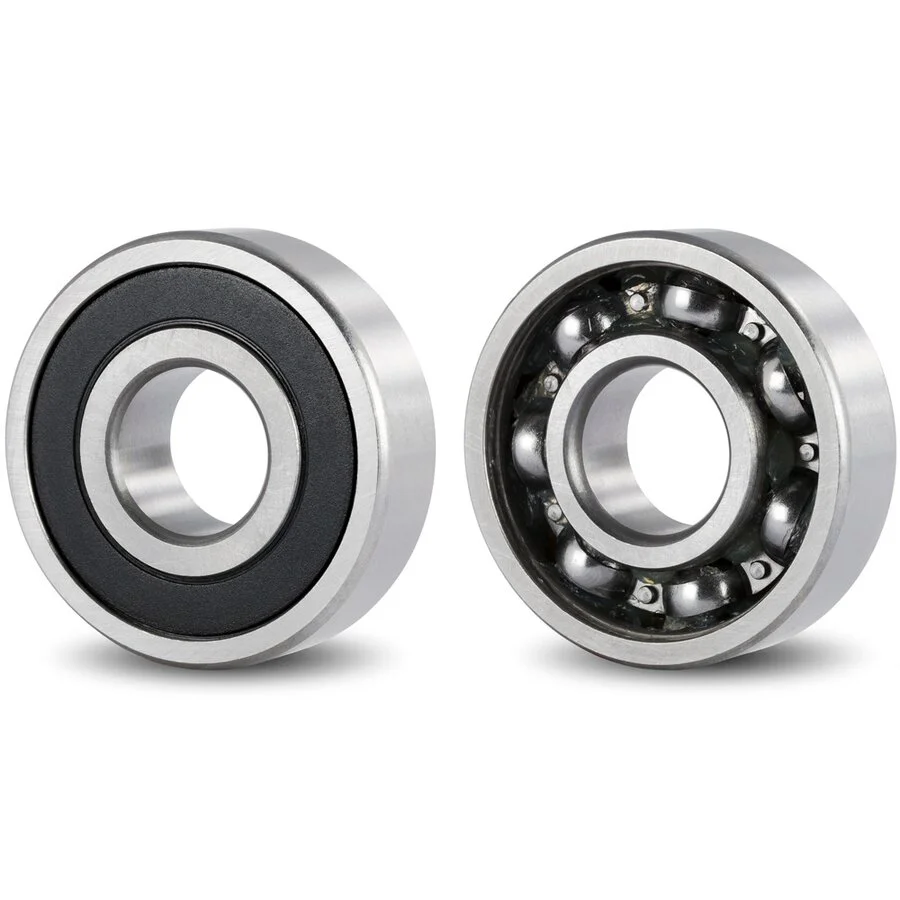

Радиальный шариковый подшипник с цилиндрическим отверстием
| диаметр вала |
Размерный допуск для легких нагрузок (P ≤ 0,035 C) |
Размерный допуск для нормальных и высоких нагрузок (P > 0,035 C) |
|
|---|---|---|---|
| Dw ≤ 17 mm | j5 | ||
| Dw ≥ 20 mm | j6 | k5 | |
| C = номинальная динамическая грузоподъемность | P = эквивалентная динамическая нагрузка на подшипник | |||
Эту информацию следует рассматривать как рекомендацию. Данные были тщательно собраны из различных источников, но никаких гарантий не дается.
