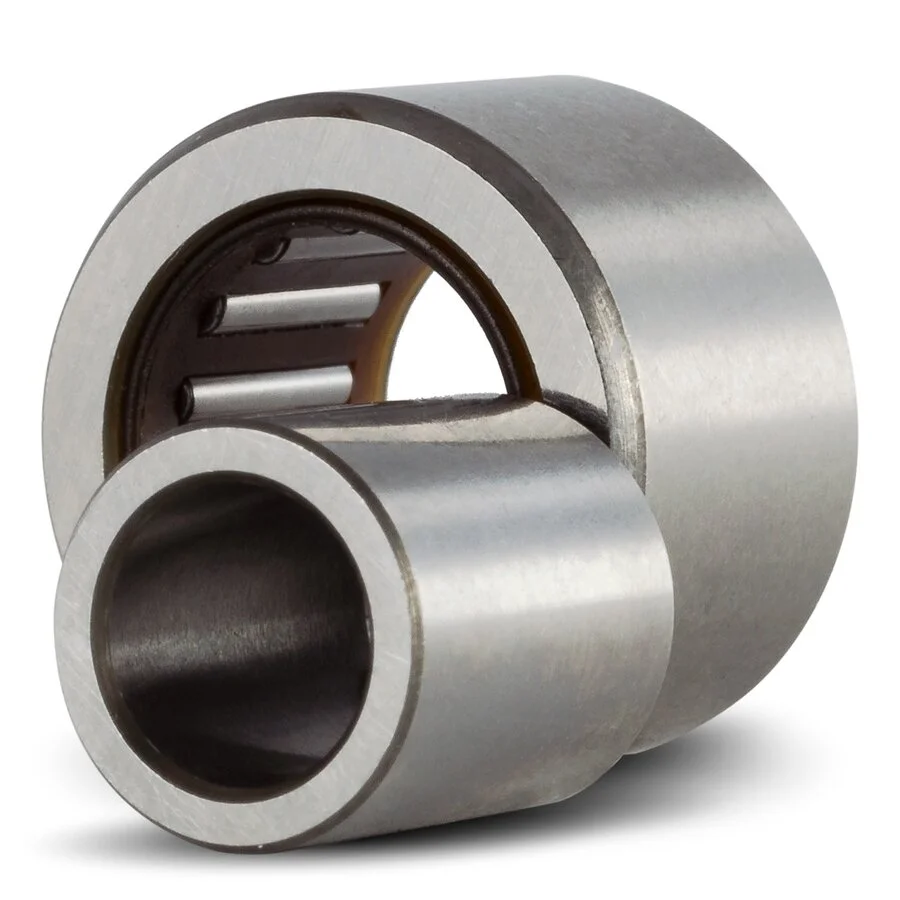

Рекомендуемая посадка на вал
| Нагрузка | диаметр вала | Размерный допуск | |
|---|---|---|---|
|
Низкие и переменные нагрузки (P ≤ 0,05 C) |
Dw ≤ 10 mm | k5 | |
| 10 < Dw ≤ 25 mm | k6 | ||
| 25 < Dw ≤ 100 mm | m6 | ||
|
Нормальные и высокие нагрузки (0,05 C < P ≤ 0,1 C) |
Dw ≤ 25 mm | k5 | |
| 25 < Dw ≤ 60 mm | m6 | ||
| 60 < Dw ≤ 100 mm | n6 | ||
| 100 < Dw ≤ 400 mm | p6 | ||
|
Высокие и очень высокие нагрузки (P > 0,1 C) |
50 < Dw ≤ 100 mm | n6 | |
| 100 < Dw ≤ 200 mm | p6 | ||
| Dw > 200 mm | r6 | ||
| C = номинальная динамическая грузоподъемность | P = эквивалентная динамическая нагрузка на подшипник | |||
Рекомендуемая посадка для отверстия
| Нагрузка | ограничение | Размерный допуск | |
|---|---|---|---|
|
Окружная нагрузка на наружное кольцо |
Подача тепла через шахту | нет | G7 |
| От легких до нормальных нагрузок (P ≤ 0,1C) | нет | H8 | |
| Высокие нагрузки (P>0,1C) | нет | H7 | |
| Неопределенное направление нагрузки | От легких до нормальных нагрузок (P ≤ 0,05C) | нет | J7 |
| Нормальные и высокие нагрузки (P>0,05C) | Только для неразборных корпусов | K7 | |
| Высокие ударные нагрузки | Только для неразборных корпусов | M7 | |
|
Окружная нагрузка на наружное кольцо |
Малые и переменные нагрузки (P ≤ 0,05C) | Только для неразборных корпусов | M7 |
| Нормальные и высокие нагрузки (0,05C<P≤0,1C) | Только для неразборных корпусов | N7 | |
| Очень высокие нагрузки (P > 0,1 C) | Только для неразборных корпусов | P7 | |
| C = номинальная динамическая грузоподъемность | P = эквивалентная динамическая нагрузка на подшипник | |||
Эту информацию следует рассматривать как рекомендацию. Данные были тщательно собраны из различных источников, но никаких гарантий не дается.
