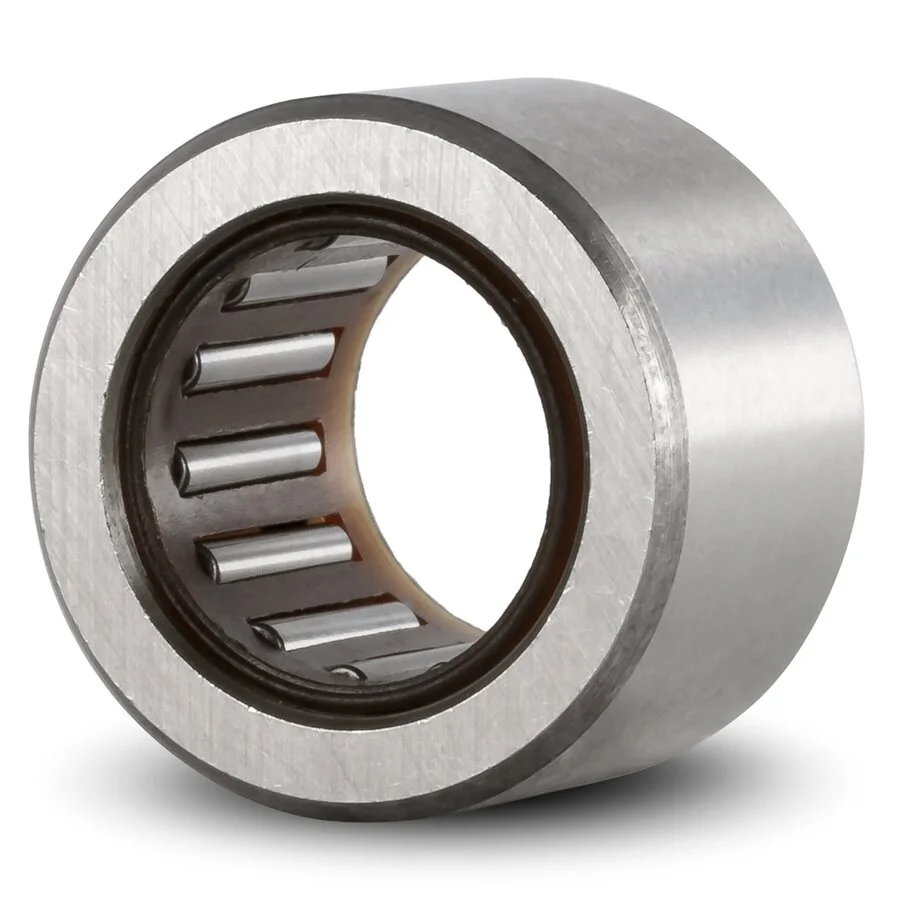

Огибающая окружность Fw имеет допуск F6.
В качестве грубой общей рекомендации по допуску можно использовать h6.
Для более высоких требований допуск должен быть взят из следующей таблицы.
| Номинальный размер, диаметр огибающей окружности |
Размерный допуск вала на рабочий зазор |
||
|---|---|---|---|
| маленький | средний | большой | |
| Fw ≤ 65 mm | k5 | h5 | g6 |
| 65 < Fw ≤ 80 mm | k5 | h5 | f6 |
| 80 < Fw ≤ 160 mm | k5 | g5 | f6 |
| 160 < Fw ≤ 180 mm | k5 | g5 | e6 |
| 180 < Fw ≤ 200 mm | j5 | g5 | e6 |
| 200 < Fw ≤ 250 mm | j5 | f6 | e6 |
| 250 < Fw ≤ 315 mm | h5 | f6 | d6 |
| 315 < Fw ≤ 400 mm | g5 | f6 | d6 |
Рекомендуемая посадка для отверстия
Допуск на отверстие в корпусе не должен быть жестче, чем K7.
Эту информацию следует рассматривать как рекомендацию. Данные были тщательно собраны из различных источников, но никаких гарантий не дается.
