Подшипники для комбайнов, находящиеся в открытых узлах, должны иметь хорошо защищенную конструкцию и надежные уплотнения.

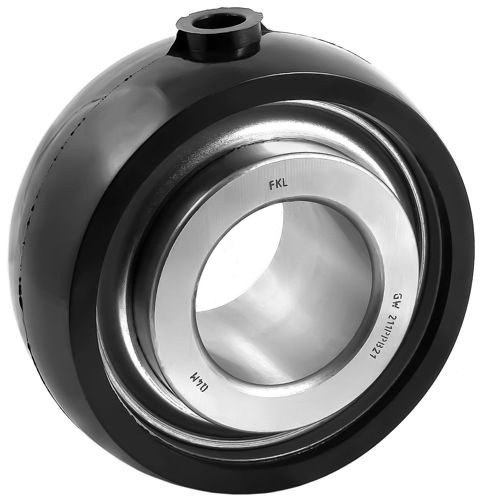

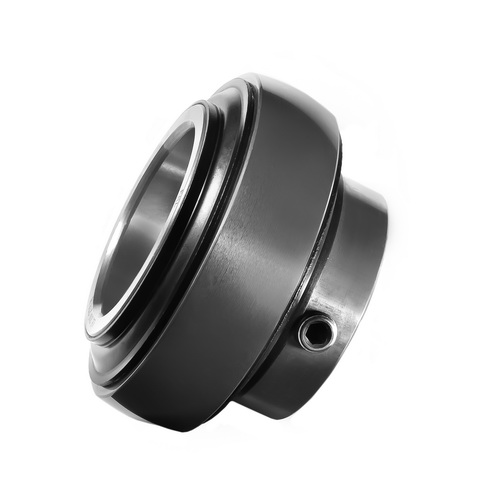

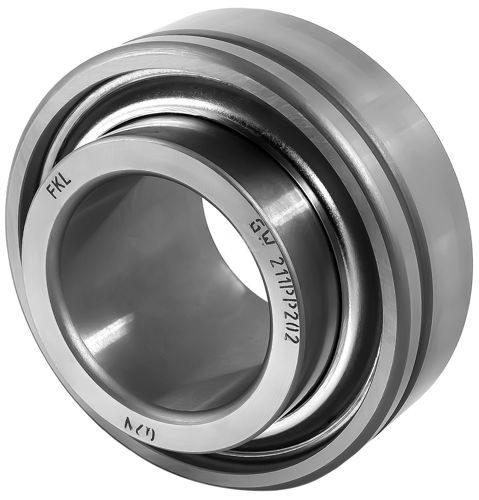

Корпусные подшипники для комбайнов
Корпусные детали Y-типа – это самые распространенные модели для сельскохозяйственной техники. Они фиксируются на валу посредством стопорного кольца или винтов. Кольцо обычно используется для фиксации при работе в сложных или средних условиях – при высоких скоростях и/или нагрузках.
Детали оснащены уплотнениями с разным уровнем защиты. К примеру, уплотнение AGR в моделях NTN-SNR комплектуются 3-х кромочным уплотнителем, дополнительно усиленным оцинкованной пластиной.
Корпусные подшипники могут иметь каналы для смазки, а если они отсутствуют, то детали смазаны на весь срок эксплуатации.
Сферические двухрядные роликоподшипники
Предназначены для использования в тяжелой промышленности. В сельскохозяйственных машинах применяются в том случае, если необходимо воспринимать очень высокие нагрузки.
Представлены модели как открытого, так и закрытого типа. Второй вариант не просто защищают элемент от проникновения загрязнений разного рода, но и удерживают смазку внутри изделия.

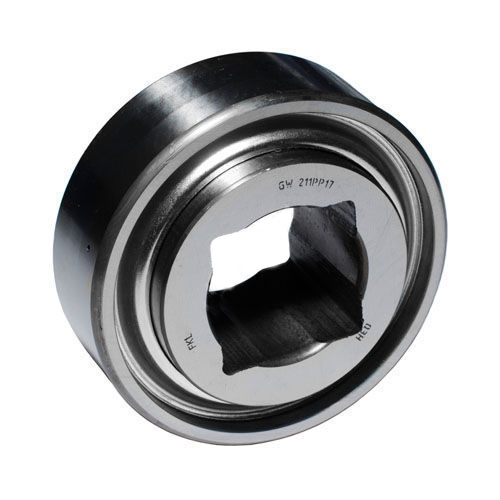

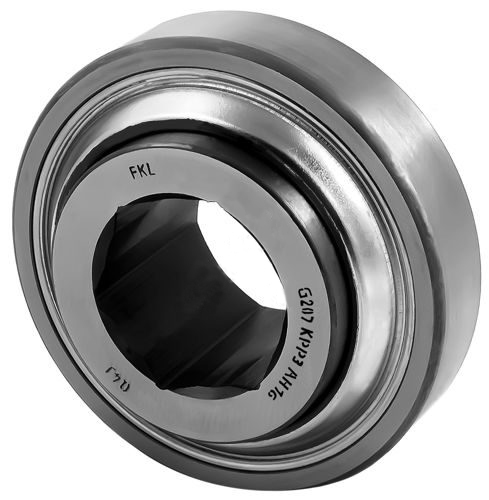

Детали с 6-гранным отверстием
Востребованный тип изделий, который можно встретить в различных механизмах, таких как наклонная камера, ротор, жатка и т.д.
Такие модели обычно защищены при помощи стандартного однокромочного уплотнения, и для большинства таких подшипников этого достаточно. Для тех деталей, которых используются в условиях повышенного загрязнения, предусмотрены уплотнения с 3 кромками. Смазки хватает на весь эксплуатационный период.

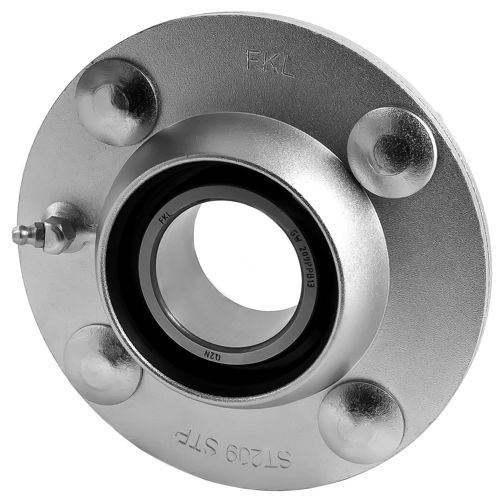

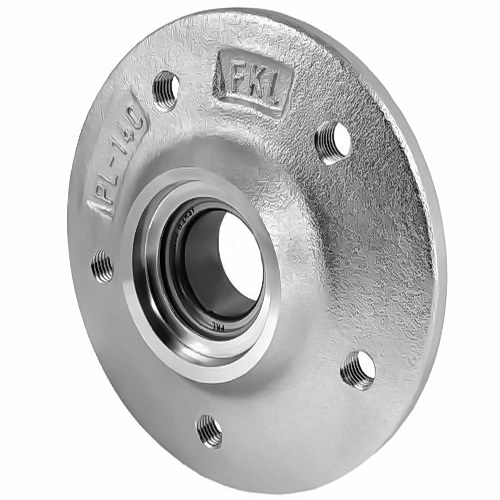

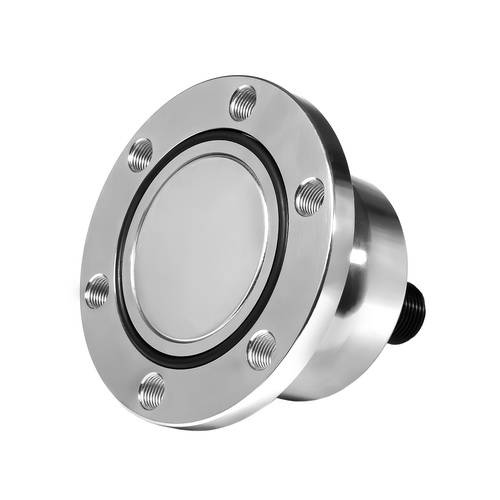

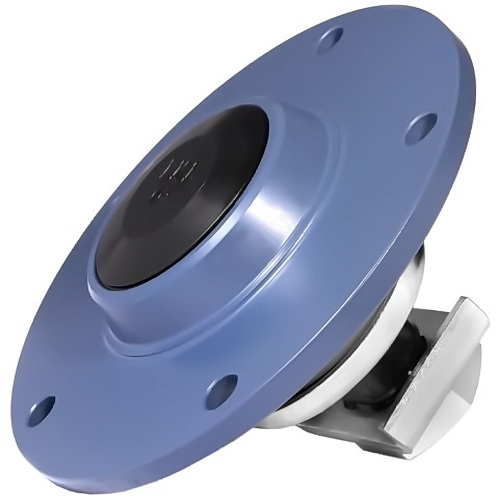

Подшипниковые узлы для с/х техники
Имеют круглую, овальную и квадратную форму. Изготовлены из чугуна, который обеспечивает защиту от нагрузок ударного типа, а уплотнительный материал предотвращает попадание грязи внутрь конструкции и протекание смазки.
Узлы имеют разъемную конструкцию, поэтому можно выбрать узел в сборе или отдельно купить корпус и подшипник.

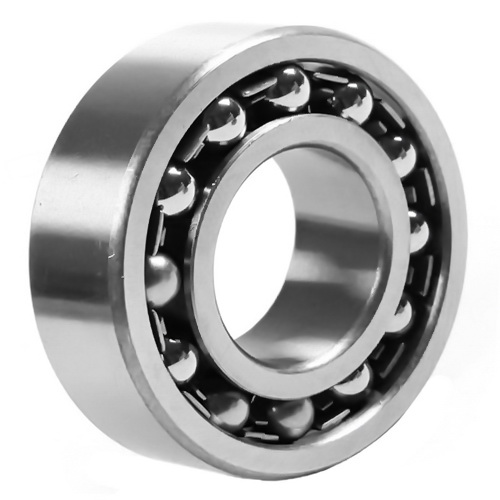

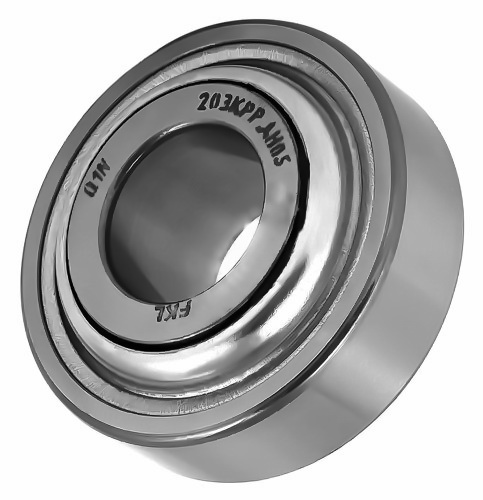

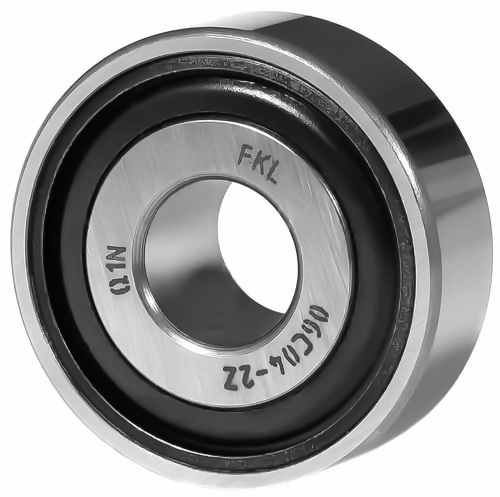

Однорядные и радиально-упорные двухрядные шарикоподшипники
Однорядные детали могут использоваться в качестве альтернативы изделиям Y-типа при условии недостаточного пространства для монтажа или при необходимости более высокой скорости вращения и более плотной посадки.
Для применения в сельскохозяйственной технике подходят подшипник от SKF в специальном исполнении AAG-VA387. Они имеют усиленное уплотнение и смазаны составом, который предназначен для тяжелых рабочих условий.

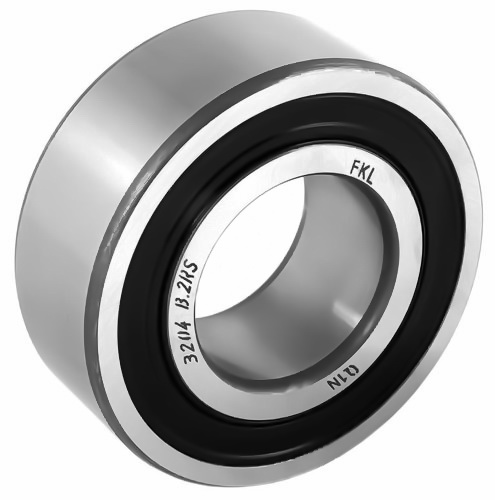

Двухрядные радиально-упорные шарикоподшипники (типа 3201, 3204, 3214) обычно эксплуатируются на жатках. За счет усиленной внутренней конструкции они способны принимать повышенные нагрузки.
|
Подшипники для КЗС-3 Комбайн зерноуборочный самоходный |
|||
|
Обозначение подшипника |
Тип подшипника |
Место установки подшипника |
Количество |
|
502210 А2НКС17 |
Роликовый радиальный с короткими цилиндрическими роликами без наружного кольца |
Вал барабана измельчителя |
2 |
|
1680206 Т2С17 |
Шариковый радиальный однорядный |
Вал вентилятора очистки |
2 |
|
1580207 С17 |
Шариковый радиальный однорядный |
Вал горизонтального выгрузного шнека |
1 |
|
1680206 Т2С17 |
Шариковый радиальный однорядный |
Вал коленчатый соломотряса |
4 |
|
11312 К |
Шариковый радиальный сферический двухрядный с закрепительной втулкой |
Вал молотильного барабана |
2 |
|
11312 К |
Шариковый радиальный сферический двухрядный с закрепительной втулкой |
Вал отбойного битера |
2 |
|
180204 С17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Вариатор вентилятора очистки |
2 |
|
60310 АКГ |
Шариковый радиальный однорядный с одной защитной шайбой |
Вариатор скорости движения |
2 |
|
1680208 |
Шариковый радиальный однорядный |
Верхний вал наклонной камеры |
2 |
|
11312 К |
Шариковый радиальный сферический двухрядный с закрепительной втулкой |
Верхний контрпривод |
2 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Верхняя головка зернового элеватора |
2 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Выгрузной шнек |
2 |
|
1680206 Т2С17 |
Шариковый радиальный однорядный |
Выгрузной шнек |
1 |
|
580306 КС17 |
Шариковый радиальный однорядный |
Выгрузной шнек бункера |
2 |
|
310 А |
Шариковый радиальный однорядный |
Выходной вал двигателя |
1 |
|
60106 |
Шариковый радиальный однорядный с одной защитной шайбой |
Гидронасос |
4 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Домолачивающее устройство |
1 |
|
1680206 Т2С17 |
Шариковый радиальный однорядный |
Домолачивающее устройство |
1 |
|
1680207 К7С17 |
Шариковый радиальный однорядный |
Жатка, вал трансмиссионный |
1 |
|
1680207 С17 |
Шариковый радиальный однорядный |
Жатка, вал трансмиссионный |
1 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Жатка, вал шнека |
1 |
|
1680207 С17 |
Шариковый радиальный однорядный |
Жатка, вал шнека |
1 |
|
180205 С9 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Жатка, головка ножа |
1 |
|
1680206 С17 |
Шариковый радиальный однорядный |
Жатка, коромысло приводного ножа |
2 |
|
180205 С9 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Жатка, кривошип шатуна |
1 |
|
80212 С9 |
Шариковый радиальный однорядный с двумя защитными шайбами |
Жатка, механизм реверса рабочих органов |
1 |
|
1680208 |
Шариковый радиальный однорядный |
Жатка, наклонная камера, верхний вал |
2 |
|
580205 АС17 |
Шариковый радиальный однорядный |
Жатка, наклонный транспортер, нижний вал |
2 |
|
180204 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Жатка, привод шнека, натяжная звездочка |
1 |
|
180204 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Жатка, привод, натяжная звездочка |
1 |
|
580205 С17 |
Шариковый радиальный однорядный |
Жатка, шатун |
1 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Жатка, шнек, пальчиковый механизм |
2 |
|
180206 АС17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Задний контрпривод |
2 |
|
704902 КУС17 |
Игольчатый радиальный однорядный без внутреннего кольца и сепаратора |
Карданный шарнир выгрузного шнека |
8 |
|
580205 КС17 |
Шариковый радиальный однорядный |
Колебательный вал очистки |
2 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Колебательный вал очистки |
6 |
|
Ш20 |
Шарнирный без отверстий и канавок для смазки |
Колебательный вал очистки |
1 |
|
380706 С17 |
Шариковый радиальный однорядный |
Колебательный вал соломотряса |
8 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Колосовой элеватор |
2 |
|
180206 АС17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Контрпривод выгрузного шнека |
2 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Контрпривод зернового элеватора |
2 |
|
180206 АС17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Контрпривод измельчителя |
2 |
|
309 АК |
Шариковый радиальный однорядный |
Коробка диапазонов, вал вторичный |
1 |
|
50408 |
Шариковый радиальный однорядный с канавкой на наружном кольце |
Коробка диапазонов, вал вторичный |
1 |
|
50208 А1 |
Шариковый радиальный однорядный с канавкой на наружном кольце |
Коробка диапазонов, вал первичный |
1 |
|
60309 К |
Шариковый радиальный однорядный с одной защитной шайбой |
Коробка диапазонов, вал первичный |
1 |
|
306 К |
Шариковый радиальный однорядный |
Коробка диапазонов, вал промежуточная шестерня |
2 |
|
306 К |
Шариковый радиальный однорядный |
Коробка диапазонов, вал промежуточный |
1 |
|
50206 А1 |
Шариковый радиальный однорядный с канавкой на наружном кольце |
Коробка диапазонов, вал промежуточный |
1 |
|
215 А |
Шариковый радиальный однорядный |
Коробка диапазонов, дифференциал |
2 |
|
180205 АС17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Натяжной шкив привода молотилки |
2 |
|
180204 С17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Натяжные звездочки цепных передач |
5 |
|
180204 С17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Натяжные шкивы клиноременных передач |
17 |
|
580205 КС17 |
Шариковый радиальный однорядный |
Нижний вал наклонной камеры |
2 |
|
7516 А |
Роликовый конический однорядный повышенной грузоподъемности |
Ось ведущего колеса |
2 |
|
7517 АК |
Роликовый конический однорядный повышенной грузоподъемности |
Ось ведущего колеса |
2 |
|
180206 АС17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Передний контрпривод |
2 |
|
982807 М |
Роликовый двухрядный |
Редуктор бортовой |
6 |
|
180205 АС17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Рычаг привода очистки |
4 |
|
8102 |
Упорный шариковый одинарный |
Сиденье |
1 |
|
941/25 |
Роликовый игольчатый с наружным кольцом со сквозным отверстием без сепаратора |
Сиденье |
2 |
|
211 |
Шариковый радиальный однорядный |
Сцепление, вал муфты |
1 |
|
180707 АС17 |
Шариковый радиальный однорядный с двухсторонним уплотнением |
Сцепление, вал муфты |
2 |
|
1609 |
Шариковый радиальный сферический двухрядный с цилиндрическим отверстием внутреннего кольца |
Сцепление, вал муфты приводной |
1 |
|
7609 КУ |
Роликовый конический однорядный |
Управляемое колесо |
4 |
|
Ш20 |
Шарнирный без отверстий и канавок для смазки |
Шарниры механизма поворота управляемых колес |
8 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Шнек зерновой |
2 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Шнек колосовой |
2 |
|
1680204 АС17 |
Шариковый радиальный однорядный |
Шнек распределительный бункера |
1 |
|
1680205 С17 |
Шариковый радиальный однорядный |
Шнек распределительный бункера |
1 |
